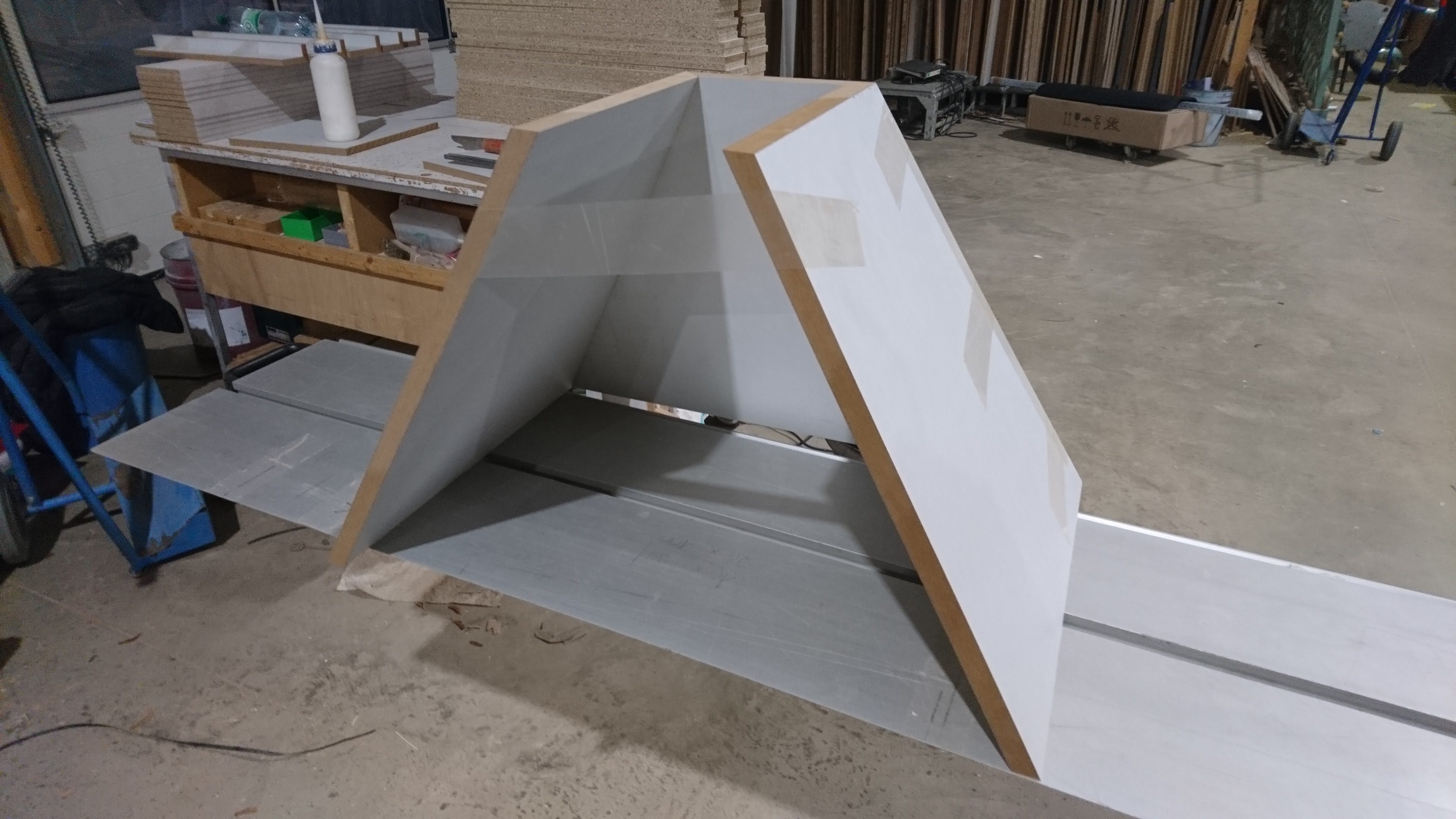

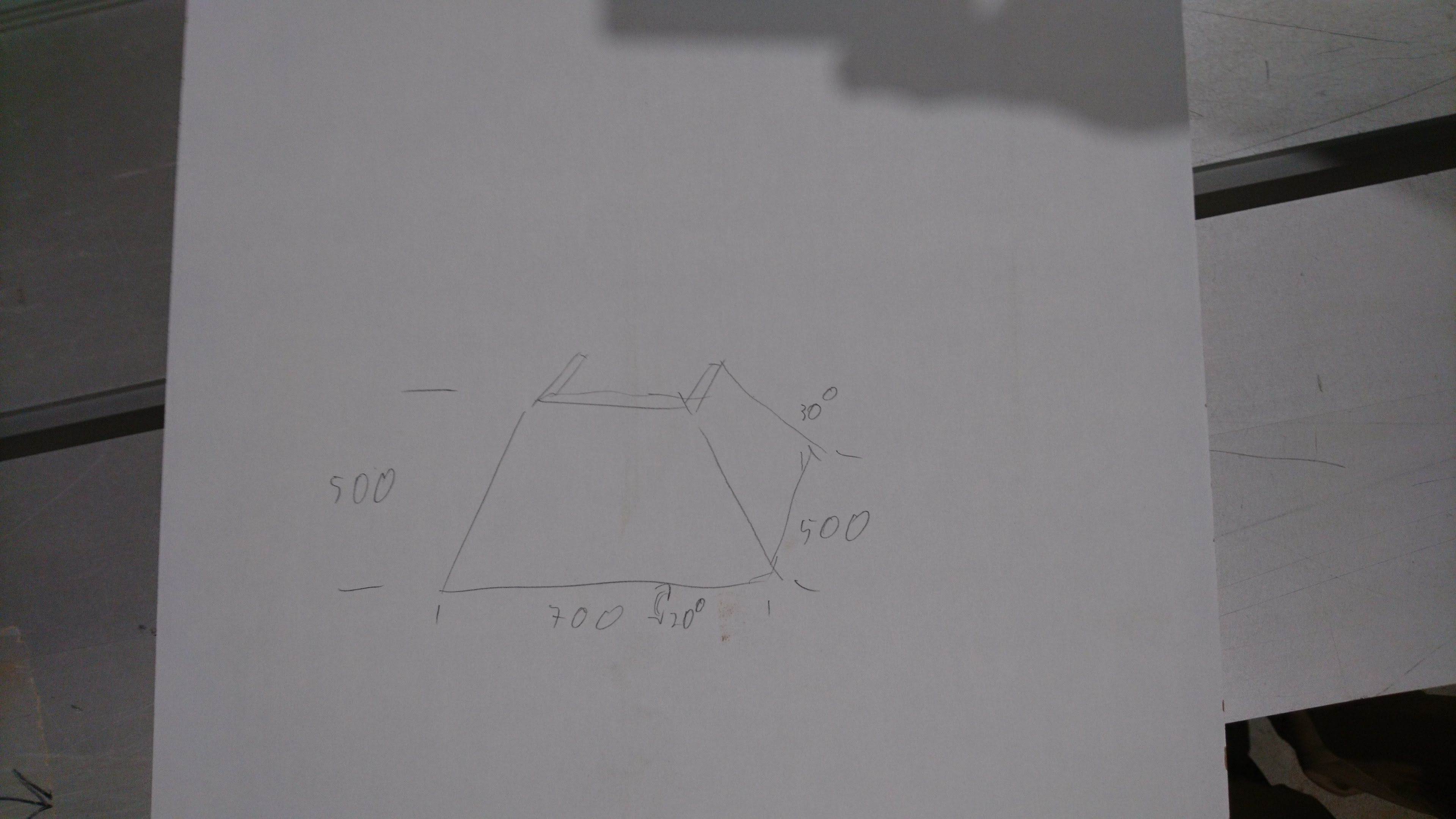

Unser Verkleidung hat eine Höhe von 500mm.
Die vordere Fläche ist unten 700mm breit und hat einen Winkel von 70°.
Die Seiten sind 45mm breit und haben einen Winkel von 60°.

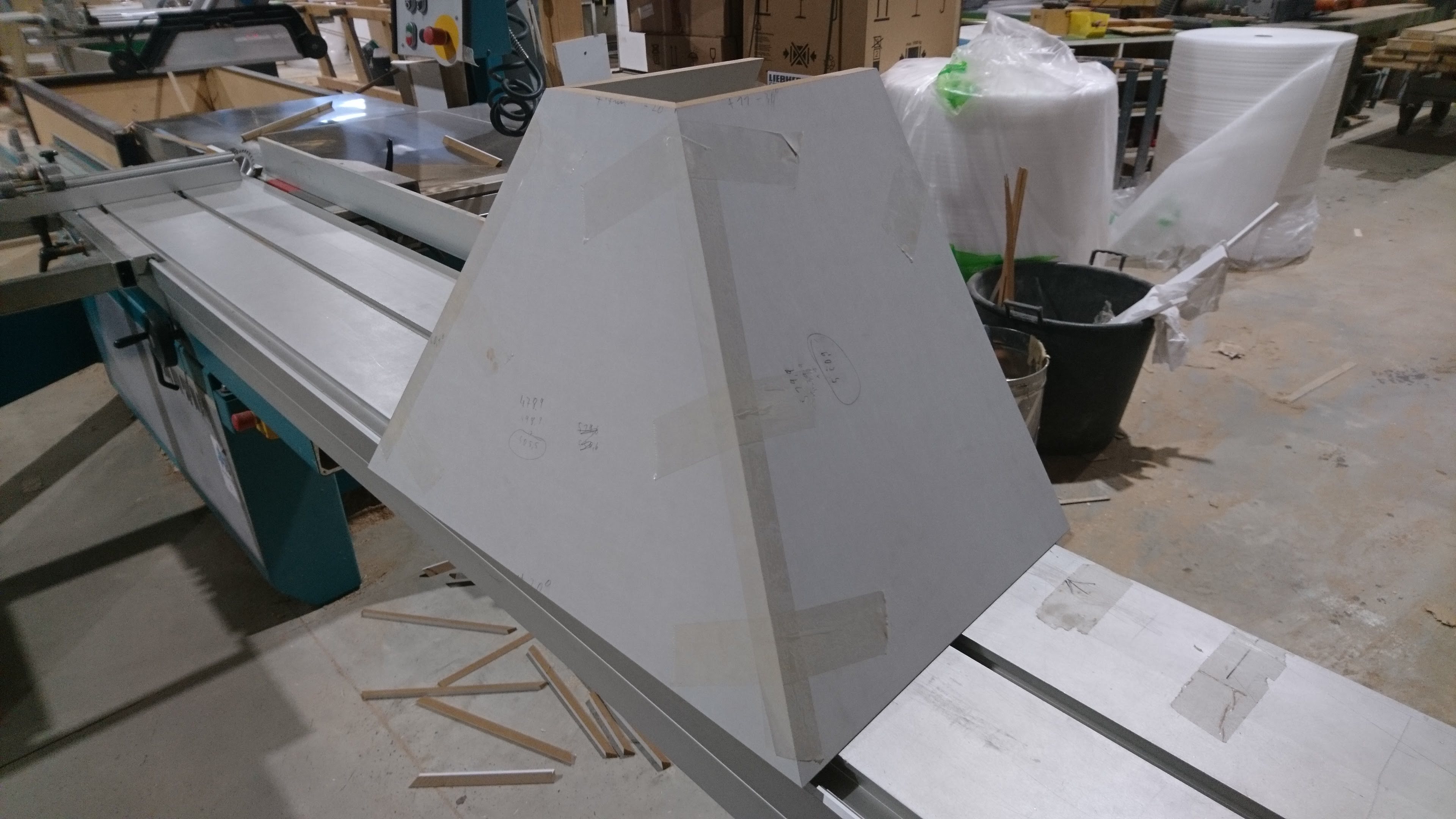

In diesem Beitrag zeige ich dir Schritt für Schritt wie du eine pyramidenförmige Verkleidung bauen
kannst, bei der die Flächen unterschiedliche Neigungswinkel haben.
Du brauchst zugang zu einer halbwegs guten Tischkreissäge die das Sägeblatt schwenken kann, was zum
anzeichnen, Klebeband und Leim.

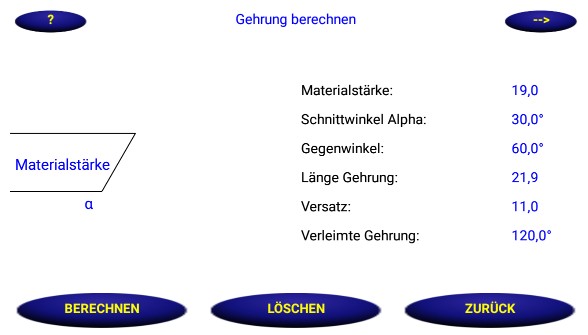

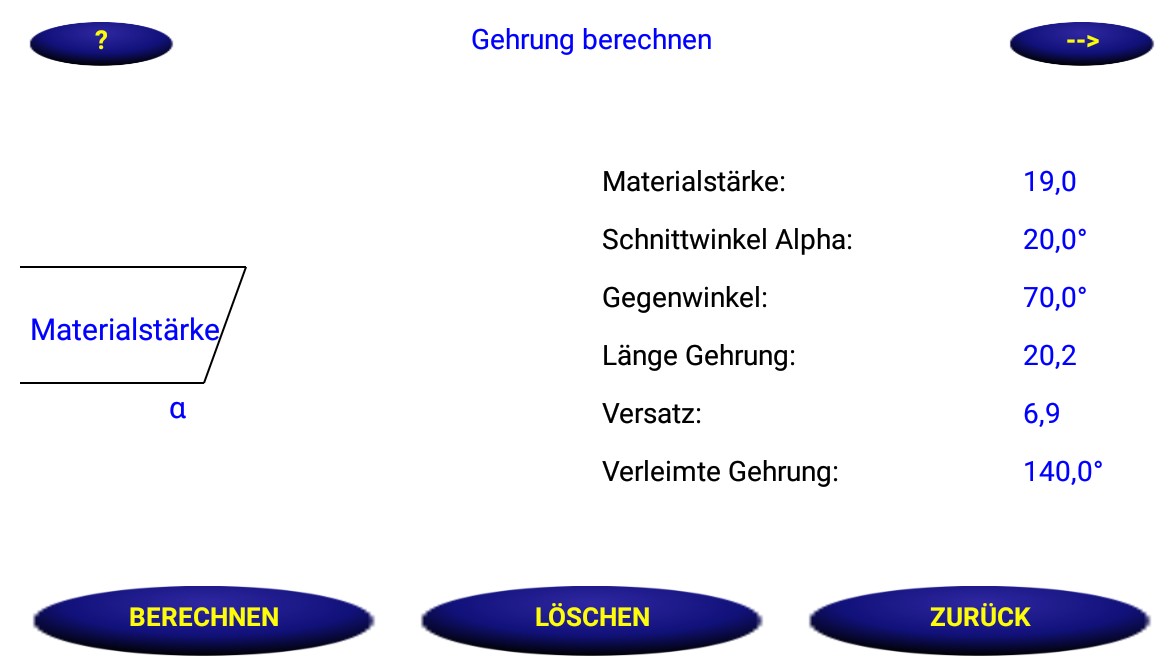

Jetzt wissen wir das die Vordere Platte oben 6,9 mm und die Seitlichen Platten oben 11 mm größer
sein müssen.
Dazu kommen nochmal 20 mm die wir später noch brauchen werden.
Die vordere Platte ist also
559 mm und ca. 750 mm breit.
Die seitlichen Platten sind 608,4 mm hoch und ca. 480 mm breit.
Natürlich rechtwinklig zugesägt.
Nun geht es ans anzeichnen...

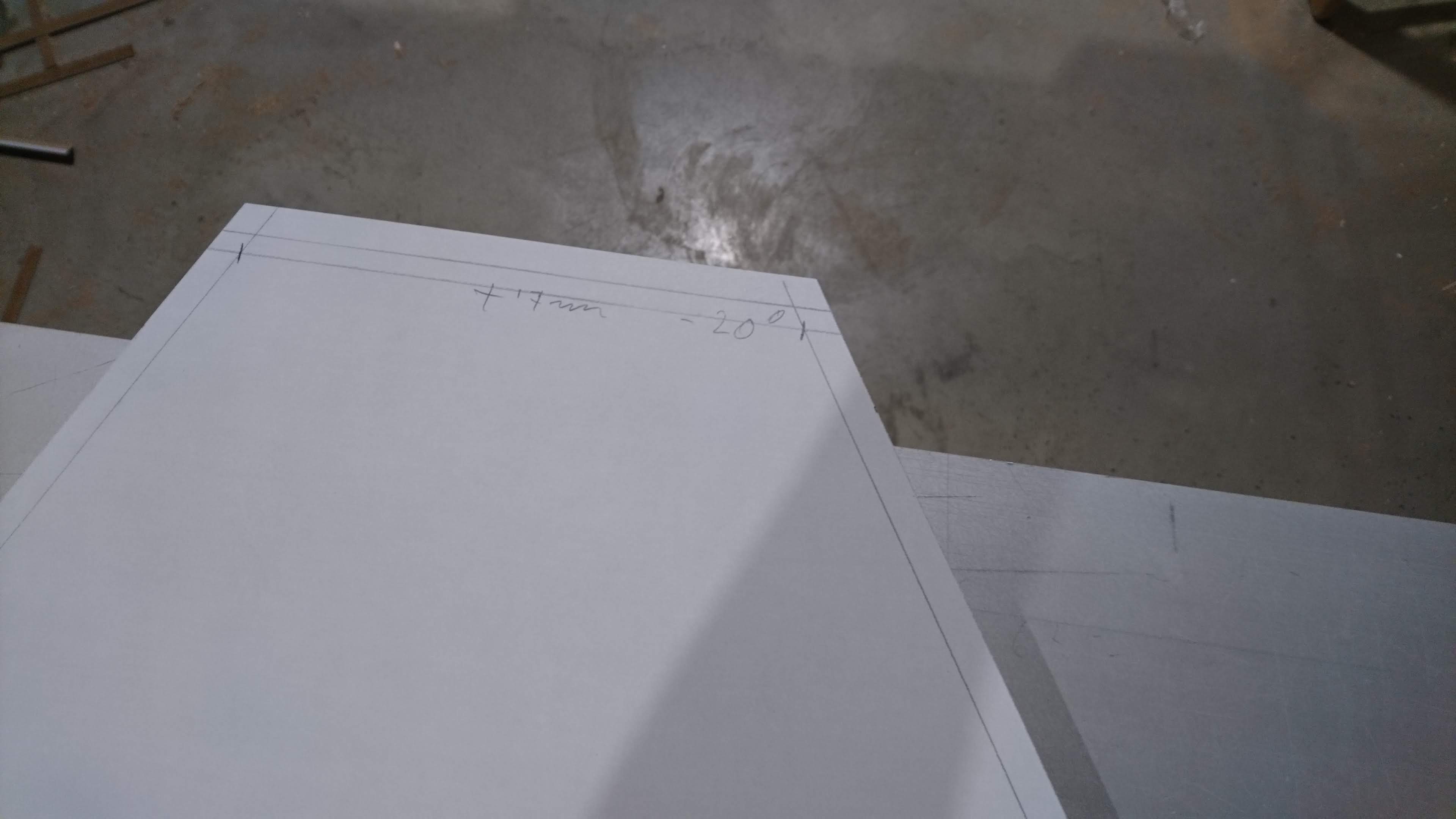

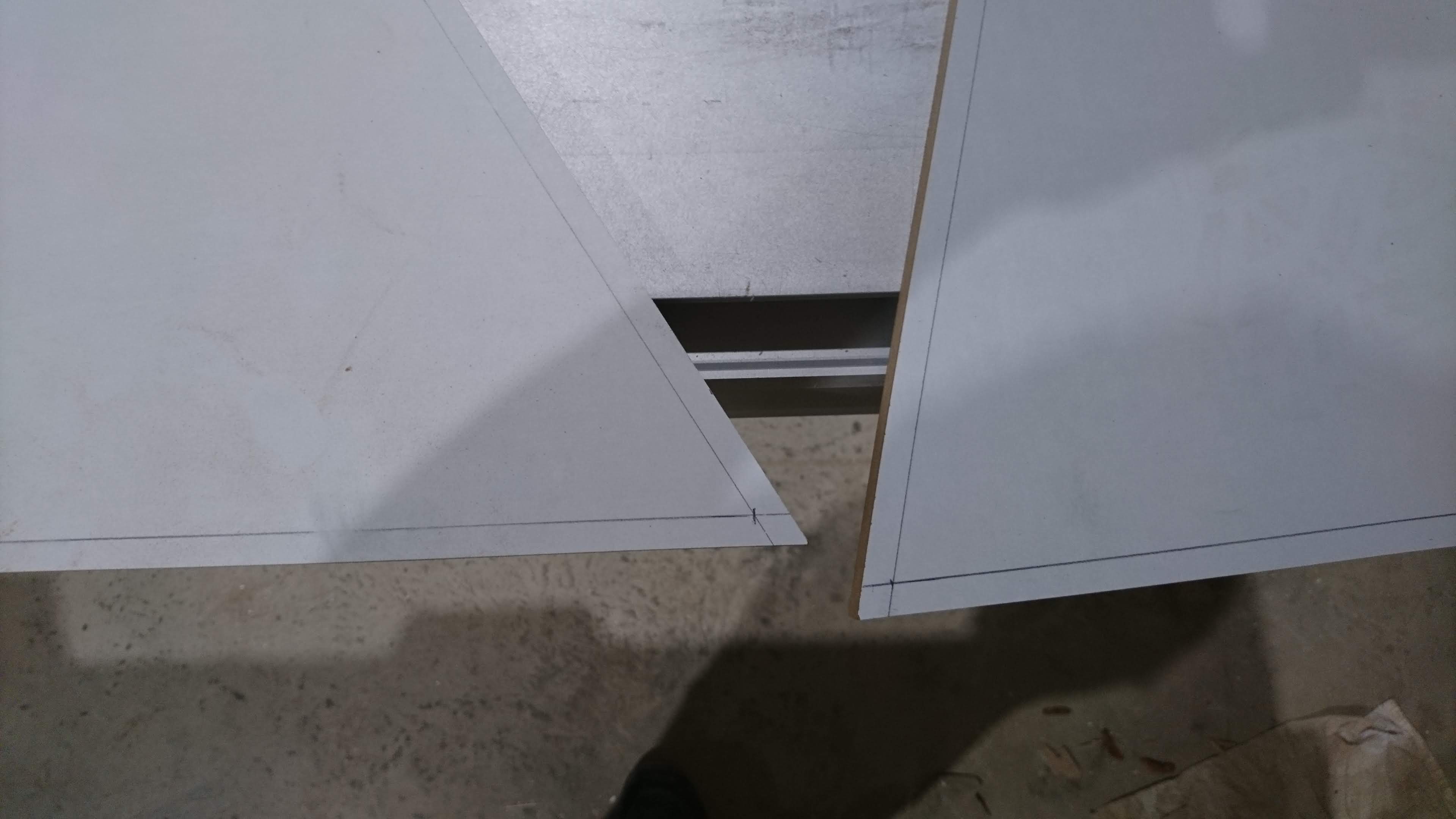

Unten zeichnen wir bei allen Teilen eine Linie im abstand von 10mm von der unteren Kante.
Bei den Seiten zeichnen wir oben 21mm von der Kante eine Linie.
Das weitere anzeichnen erfolgt immer auf diesen
gezeichneten Linien, da sonst das Ergebnis nicht
passen wird...

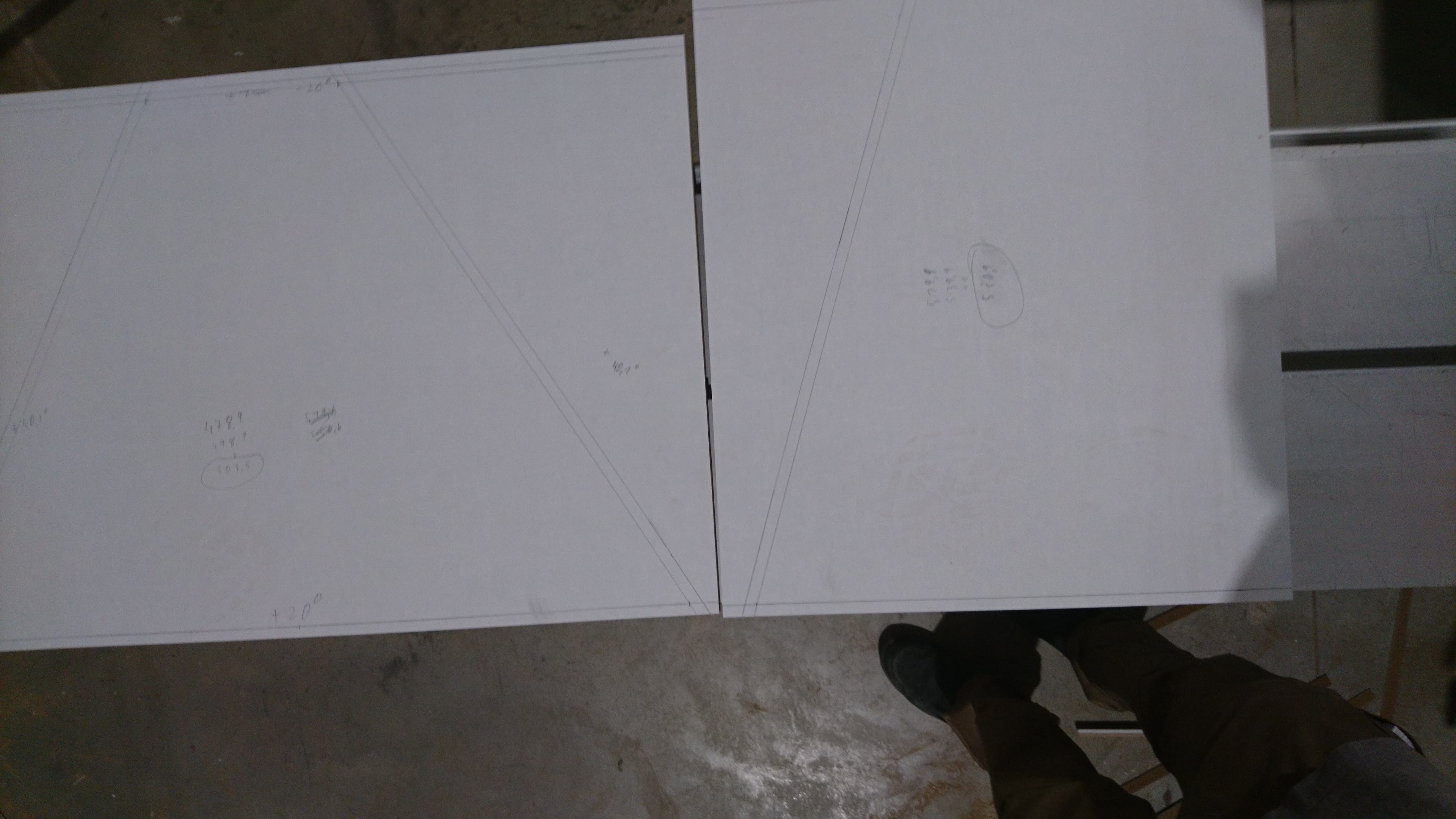

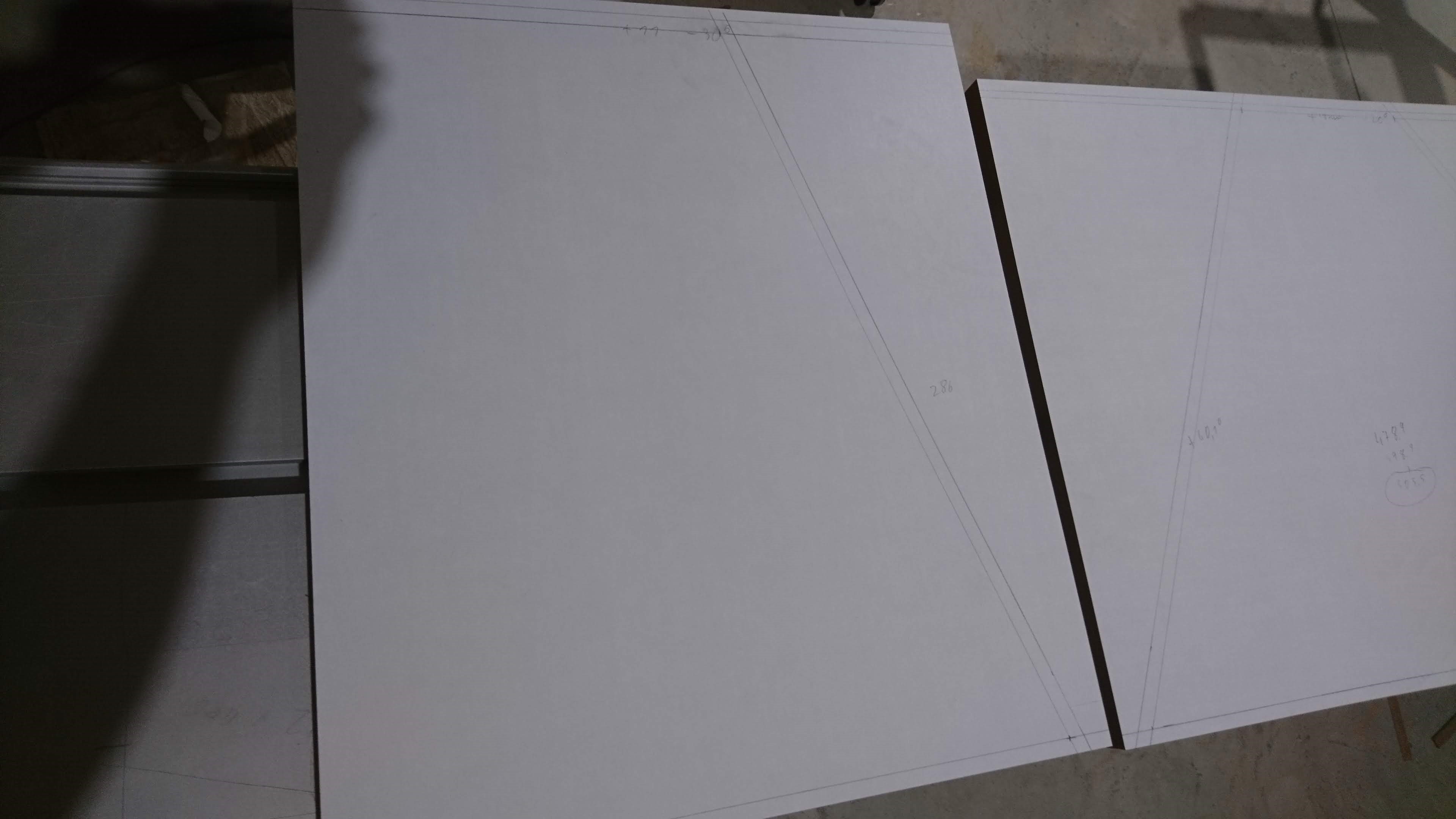

Bei der Linken Seite machen wir unten bei 450mm von links die erste Markierung.

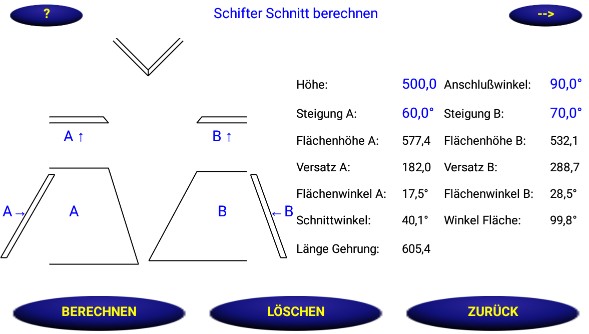

Da wir einen Versatz von 182 mm berechnet haben, machen wir oben bei 268mm von links eine
Markierung (450mm - 182mm).
Bei der rechten Seite machen wir genau das gleiche, nur von rechts.
Jetzt verbinden wir den oberen und den unteren Punkte und zeichnen mit 10mm Abstand außen eine
zweite Linie.

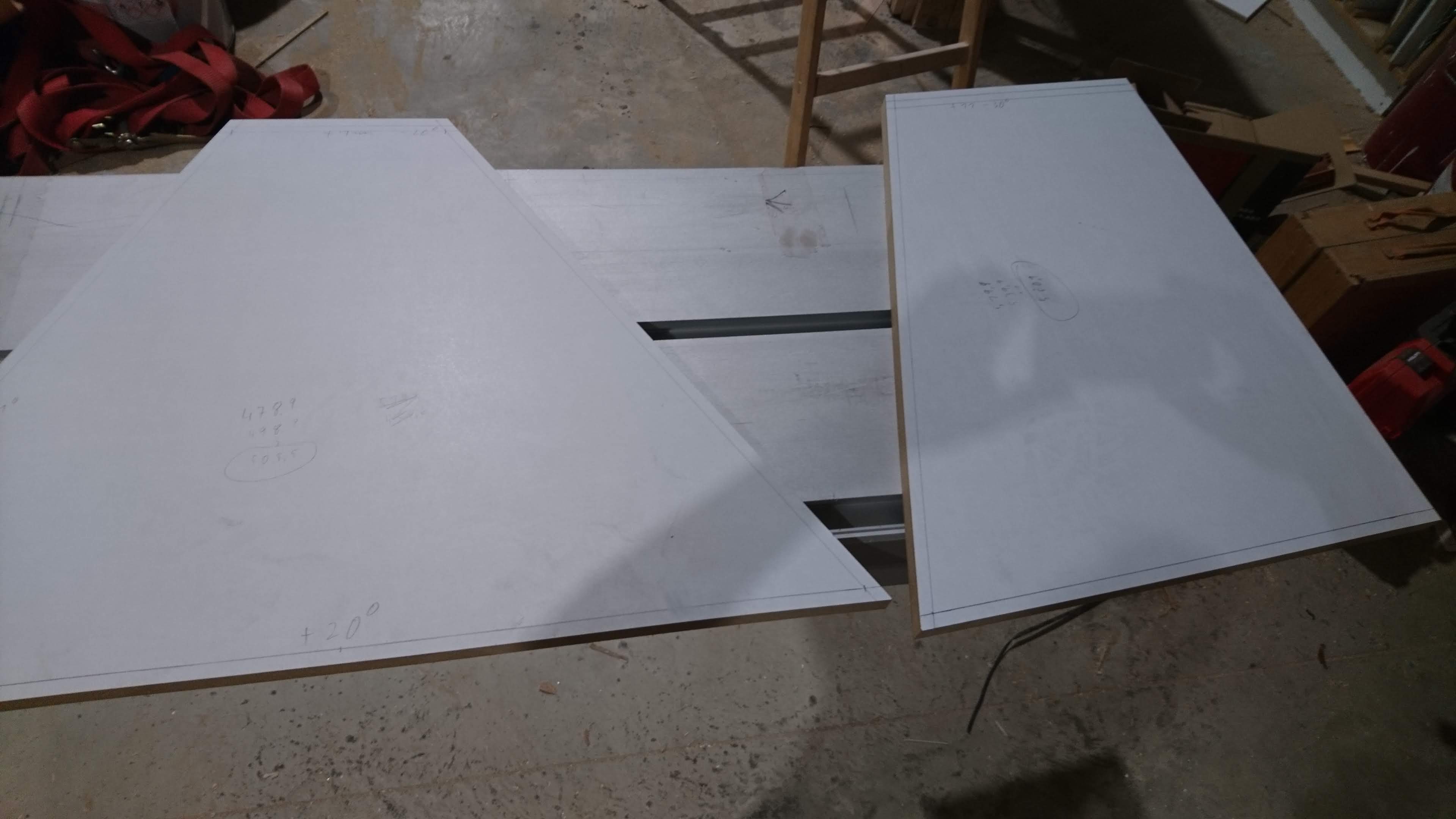

Bei der Vorderen Platte zeichnen wir uns erstmal die Mitte an und zeichnen dann unten 350mm in
beide Richtungen, unsere Länge von 700 mm an.
Oben haben wir eine Länge von 122,6 mm auch diese zeichnen wir in beide Richtungen an, pro Seite
61,3 bzw. 61 mm.
(700 - 2 * 288,7 = 122,6 / 2 = 61,3)
Jetzt verbinden wir die oberen und unteren Punkte und zeichnen in 10 mm Abstand, außen eine
zweite Linie.

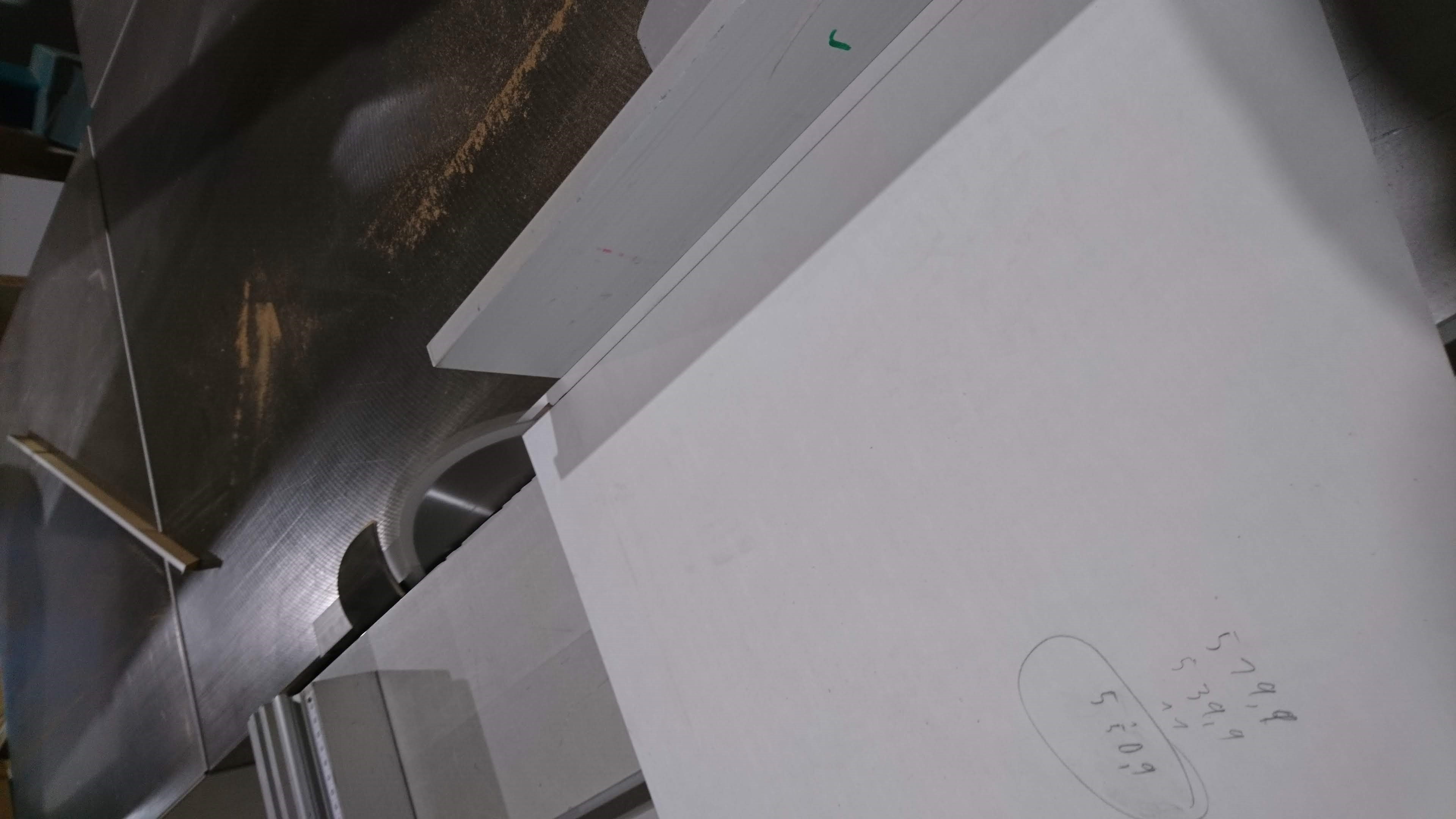

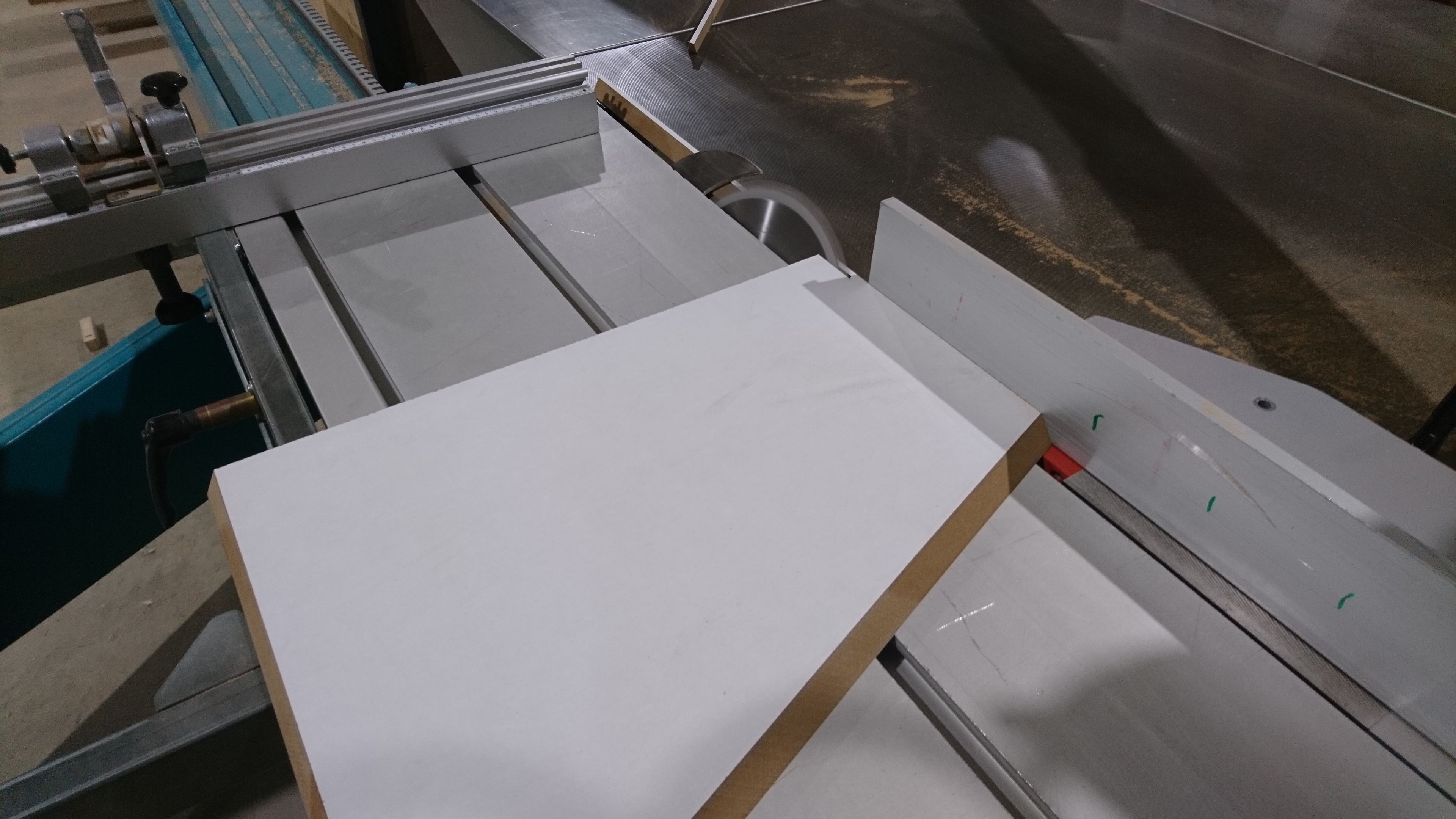

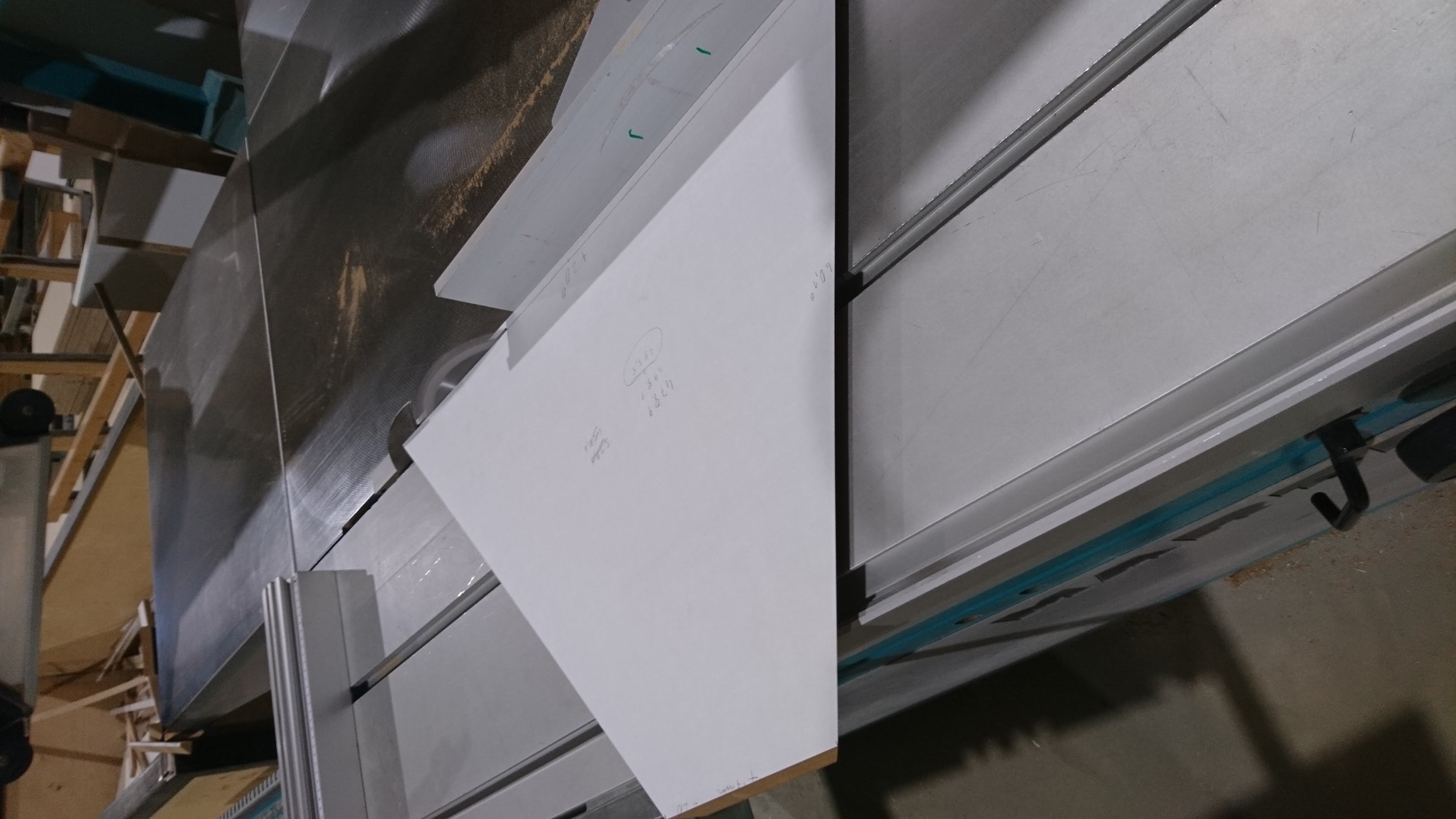

Jetzt wird der Parallelanschlag so eingestellt das wir genau 10 mm absägen, wenn wir die Winkel
anschneiden.
Da müssen wir ausprobieren und nachmessen, da das Maß sich bei jedem Winkel ändert.
An den
Kanten an denen unsere Verkleidung verleimt wird schneiden wir einen Winkel von 40,1° an.
Ich überschneide die Winkel immer um 0,2° so wird die Gehrung außen immer dicht und ich kriege
später keine Probleme.
ACHTUNG WICHTIG !!!
Je sauberer und
genauer du am Anfang
anzeichnest und sägst, desto weniger Fehlstellen die du nacharbeiten müsstest hast du
hinterher.
Halte die Werkstücke beim sägen gut fest, ein verrutschen beim sägen kann nicht nur viel mehr
Arbeit bedeuten sondern auch Finger kosten.
Wenn du die 10 mm am Parallelanschlag absägst, ändert sich das einzustellende Maß mit jedem
anderen Winkel, mache immer einen probeschnitt an einem Reststück mit gleicher Stärke und messe
genau nach! Sonst passt hinterher nichts zusammen.

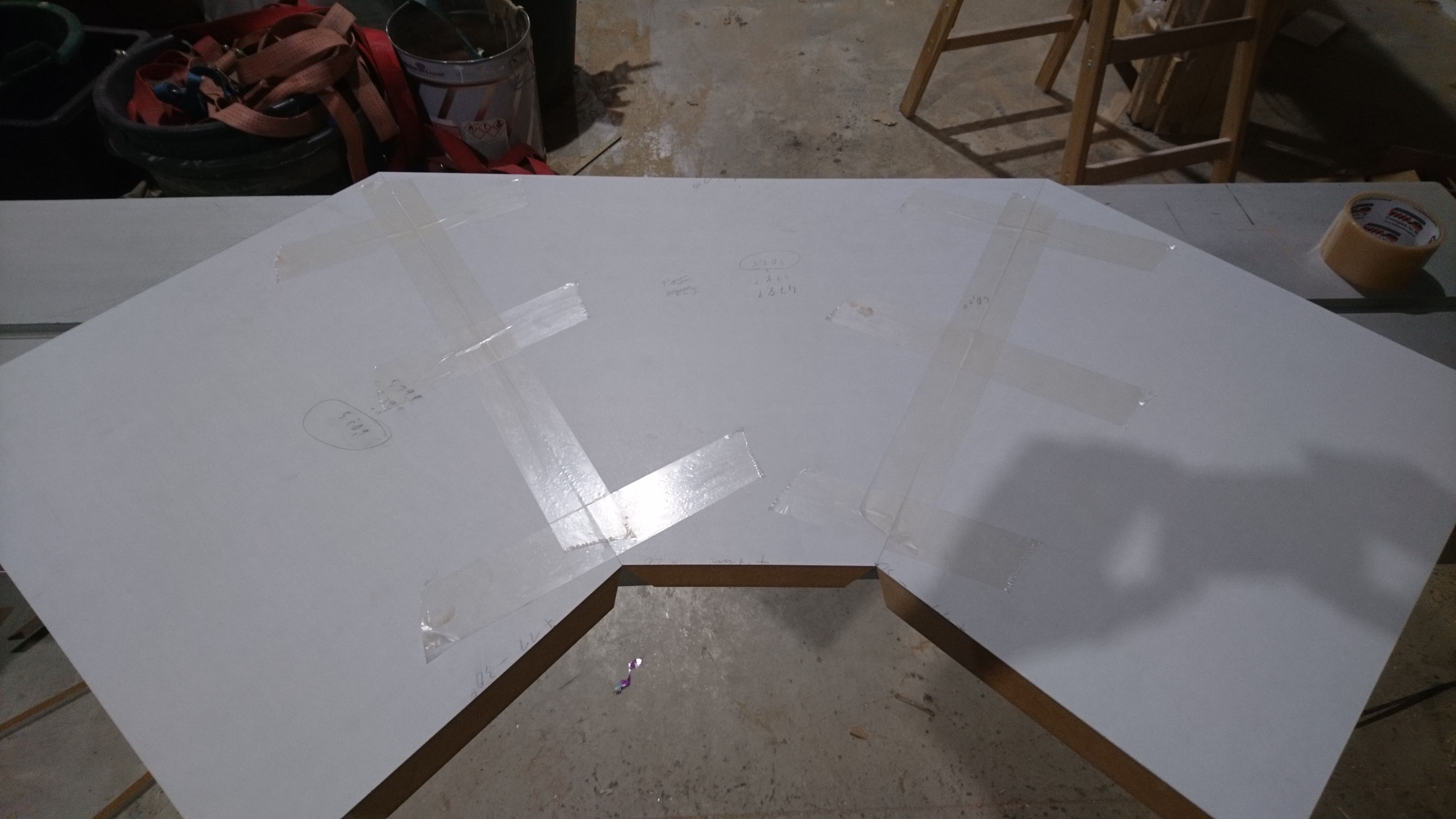

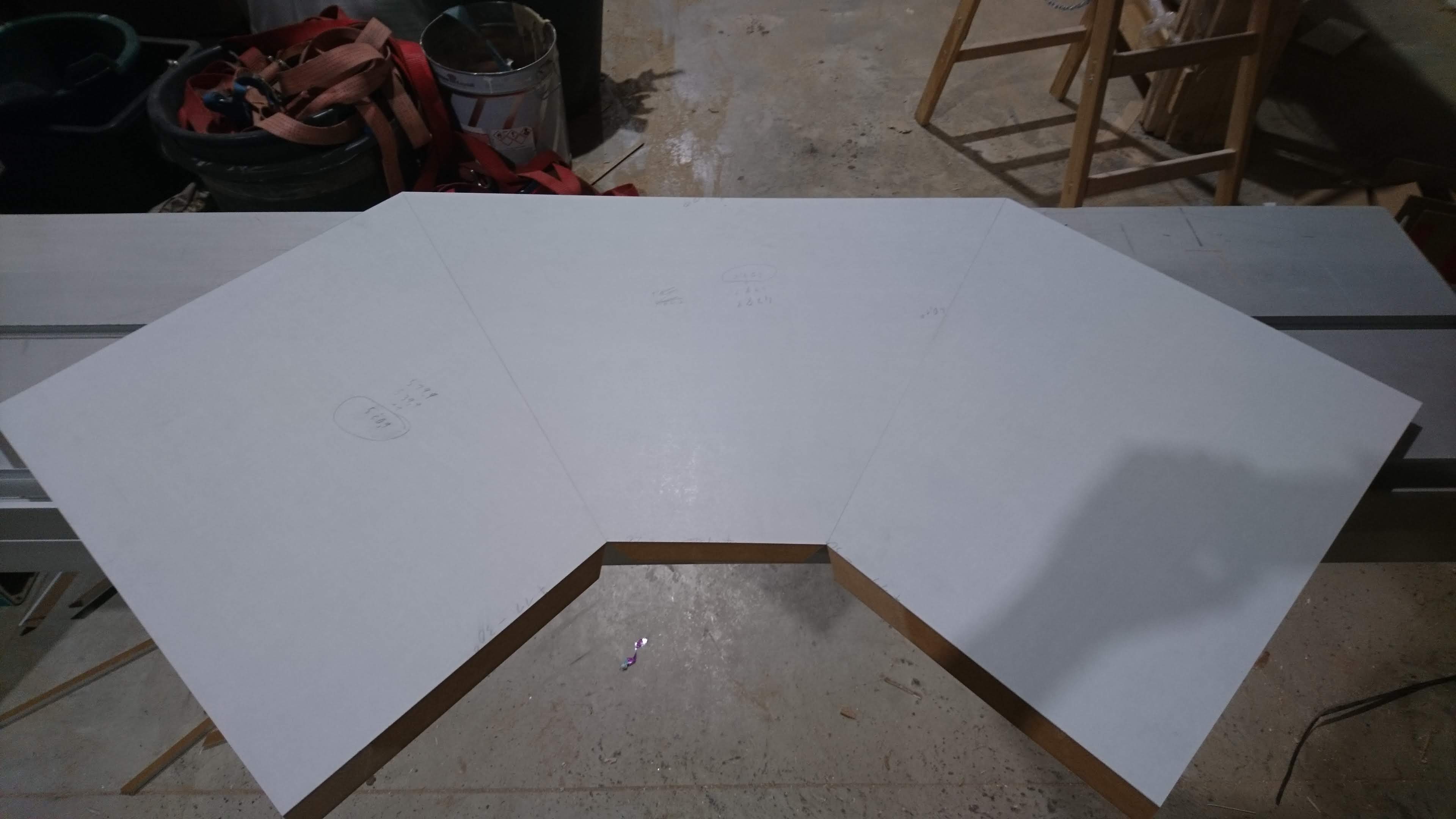

Wenn du einen Pyramidenstumpf ohne Deckel machst werden deine Seiten oben nach hinten hin
größer, das musst du berücksichtigen. Das Aufmaß kannst du mit der App unter "Gehrung"
berechnen.
Denke auch immer an die 10 mm Aufmaß an jeder Kante an die du eine Gehrung schneidest, so werden
die Schnitte viel sauberer als wenn du auf 0 schneiden würdest.
Jetzt Wunsche ich dir viel Erfolg beim nachbauen und bei deinen eigenen Projekten.
Vielen
Dank für dein Interesse.
